iPhone 15 - Tlačítka hlasitosti

Detailní popis produktu

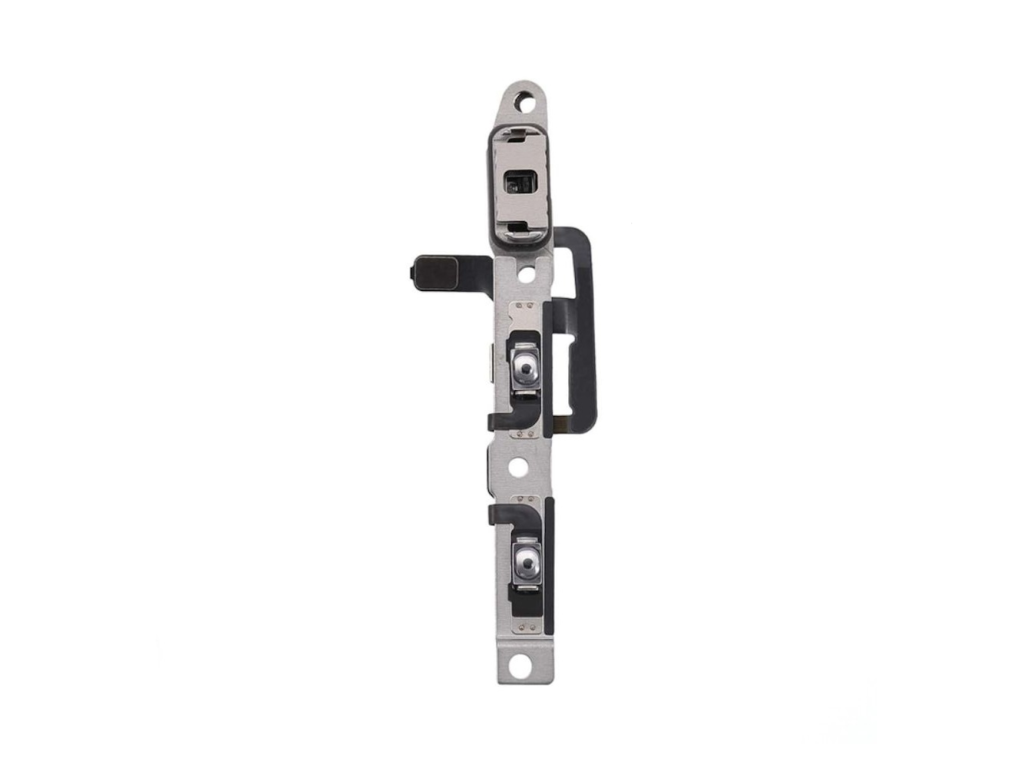

Tento náhradní flex kabel je precizně navržená vnitřní komponenta, která má na starosti bezchybný přenos hardwarových příkazů z boční strany telefonu přímo do základní desky iPhonu 15. Obsahuje integrované kovové membránové mikrospínače (tzv. metal domes) pro tlačítka zesílení a zeslabení zvuku a také samotný posuvný mechanismus pro rychlé ztlumení vyzvánění.

Jelikož jsou tyto jemné mechanické spoje náchylné na opotřebení materiálu, vniknutí vlhkosti nebo prachu, může časem dojít k jejich selhání. Výměna tohoto flex kabelu kompletně vyřeší otravné problémy s vynecháváním reakce a vrátí tlačítkům ten správný, jasně definovaný odpor (click feel) jako u nového telefonu.

Kdy je nutná výměna tohoto flex kabelu?

• Ztráta hmatové odezvy: Tlačítka jsou na stisk „měkká“, necvakají, zůstávají zaseknutá nebo je pro reakci nutné na ně tlačit extrémní silou.

• Nefunkční ovládání: Telefon vůbec nereaguje na stisk tlačítka nahoru či dolů, případně nelze kvůli tomu udělat snímek obrazovky nebo restartovat zařízení.

• Svéhlavý tichý režim: Boční přepínač je uvolněný, nereaguje na změnu polohy, nebo telefon sám od sebe neustále vibruje a náhodně přepíná tichý a hlasitý režim, i když leží na stole.

• Mechanické poškození při opravě (rehousing): Tohle se stává velmi často! Flex kabel je extrémně tenký. Při svépomocné výměně baterie nebo kompletního šasi (housingu) stačí neopatrný pohyb pinzetou nebo skalpelem a flex se nevratně natrhne.

Technické specifikace a vlastnosti:

• Kompatibilita: iPhone 15 (6,1" model). Pozor, modely 15 Pro a Pro Max využívají odlišnou architekturu s novým digitálním Akčním tlačítkem.

• Komponenty na flexu: Mikrospínač Volume +, mikrospínač Volume -, mechanický přepínač Ring/Silent.

• Prvotřídní vodivost: Pozlacené kontaktní plošky zajišťují nulový přechodový odpor a bleskovou odezvu bez jakéhokoliv zpoždění.

• Bez softwarového zamykání: Výměna tohoto tlačítkového flexu nevyvolává v systému iOS žádná varovná hlášení o neověřeném dílu. Vše funguje okamžitě po hardwarové instalaci.

Doporučení pro servis:

• Rozdíl mezi flexem a hmatníkem: Tento náhradní díl představuje vnitřní elektroniku (flex kabel s mačkacími spínači). Vnější barevná kovová tlačítka (hmatníky), která vidíte zvenčí telefonu, nejsou součástí balení – ta zůstávají původní v šasi telefonu.

• Extrémní přesnost při usazení: Na spodní straně flexu je nanesena tovární samolepicí vrstva. Před jeho fixací do hliníkového rámu se ujistěte, že je plocha dokonale čistá. Vyosení spínače o pouhou desetinu milimetru může způsobit, že vnější tlačítko bude po smontování telefonu trvale stisknuté nebo nepůjde zmáčknout vůbec.

• Opatrně na ohyby: Flex má předlisovaná místa pro tovární záhyby. Nikdy ho neohýbejte přes ostré hrany silou, abyste nepřerušili mikroskopické měděné cesty uvnitř.

• Před finálním uzavřením a zalepením iPhonu 15 vždy připojte flex na základní desku „na volno“ a otestujte funkčnost obou tlačítek i přepínače v systému.
