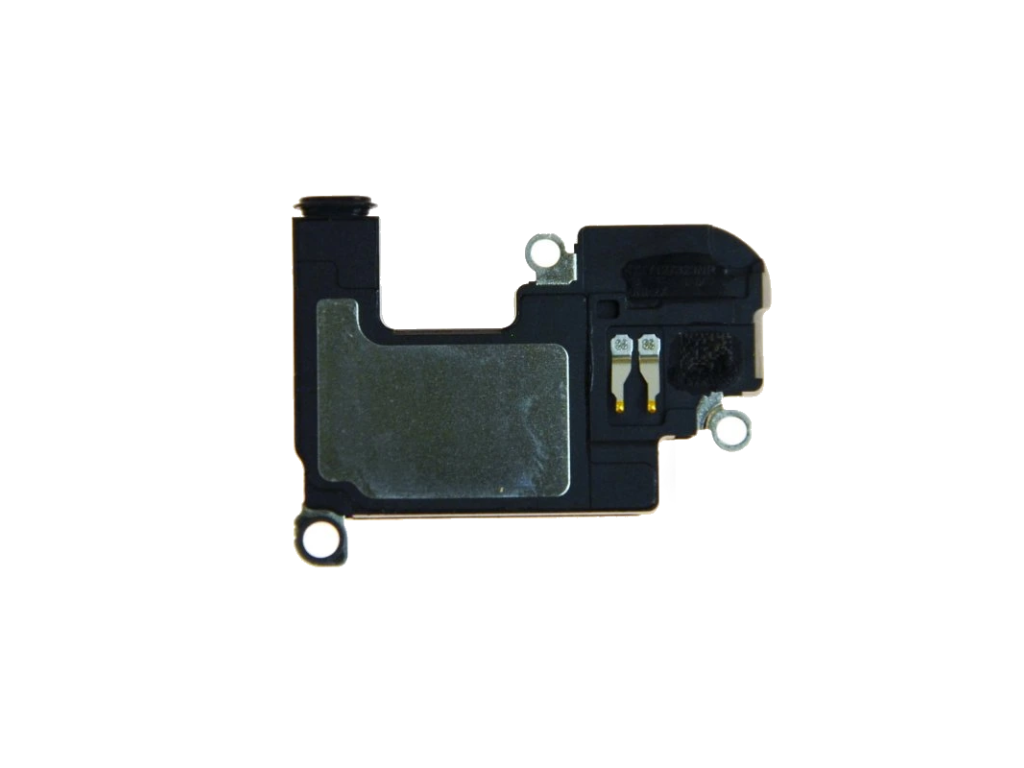

iPhone 13 - Sluchátko

Akustická specifikace: Špičkový širokopásmový měnič s optimalizovanou impedancí pro věrnou reprodukci lidského hlasu bez zkreslení. Slouží jako sekundární kanál pro stereofonní výstup při přehrávání médií a hrách.

Nová architektura montáže: U iPhonu 13 Apple přesunul sluchátko z flex kabelu displeje přímo pod horní hranu kovového rámu (šasi). Zvuk je vyveden úzkou štěrbinou na samém vrchu skla, což usnadňuje výměnu displeje, ale mění postup při servisu samotného reproduktoru.

Konektivita: Modul je osazen integrovaným flex kabelem s precizním nacvakávacím konektorem pro přímé zapojení do základní desky (logic board), což eliminuje potřebu pájení.

Bezpečnost a Face ID: Výměna tohoto samostatného reproduktoru nemá žádný vliv na funkčnost biometrického ověřování Face ID, jelikož senzory TrueDepth kamery jsou uloženy na separátním modulu.

Indikace k výměně: Zvuk během hovoru je extrémně tichý (pokud není zanesená pouze horní mřížka), reproduktor nepříjemně chrastí, prská při vyšších frekvencích, nebo je zcela bez zvuku. K poškození dochází nejčastěji vniknutím kapaliny nebo kovových nečistot.

Servisní doporučení: Pro přístup ke sluchátku je nutné opatrně demontovat displej. Reproduktor je fixován šrouby pod krycím plechem v horní části šasi. Při montáži je kritické správně usadit prachové a akustické těsnění, aby nedocházelo k úniku zvuku do interiéru telefonu.
